Nõudlike hüdrauliliste ja pneumaatiliste rakenduste jaokserakordne täpsusjausaldusväärne jõudlus,EN 10305-1 E355 lihvitud õmblusteta terastoruesindab aesmaklassiline{0}}lahendus. See toode on valmistatud vastavalt rangeteleEuroopa standardid, garanteeridesparemad mehaanilised omadusedjaühtlane kvaliteet. Kriitilinelihvitud sisepindon loodud saavutamaminimaalne pinnakaredus, kitsad mõõtmete tolerantsidjaoptimaalne ümarus. Need atribuudid on täiustamiseks hädavajalikudsüsteemi tõhusus, pikendadeskasutusigaja vähendadeskogu omamiskuluminimeeridestihendi kuluminejavedeliku leke. Ideaalseks materjalikssuure jõudlusega{0}}hüdraulikasilindrid, servo silindridjatäppistehnika rakendused, meieE355 lihvitud torudtoimetab kohalestruktuuri terviklikkusjatöökindlusvajalik kriitiliste süsteemide jaoks.
01
Kõrge kvaliteet
02
Täiustatud seadmed
03
Professionaalne meeskond
04
Kohandatud teenus
Toodete kirjeldus

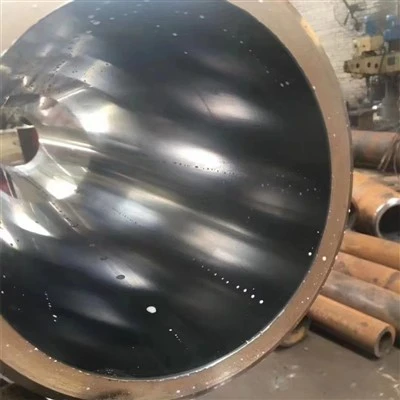

EN 10305-1 E355 lihvitud õmblusteta terastoru
Standard: EN 10305-1, EN 10305-4
Materjalid:E355
Tehniline: külmtõmmatud-õmblusteta
Tarnetingimus:BK.BKW,BK+S,GBK,NBK
Sirgus:0,5 mm/1 m max torude puhul, mille pikkus on alla 3 m, 0,8 mm/1 m max torude puhul pikkusega vahemikus 3 kuni 6 m, 1,2 mm/1 m torude puhul pikkusega üle 6 m
Tehnoloogia:lihvitud ja SRB (lihvitud ja rullpõletatud).
Rakendus:kasutatakse rasketehnika, kraanade, ekskavaatorite ja tõstukite hüdrosilindrites. jne
Keemilised omadused
| Süsinik | Räni | Mangaan | Fosfor | Väävel | Molübdeen | Nikkel | Kroom | Vask | teised |
|---|---|---|---|---|---|---|---|---|---|
| max 0,22 | max 0,55 | max 1.60 | 0.025 | 0.025 | – | – | – | – | – |
Mehaanilised omadused
| Saagikuse tugevus | Tõmbetugevus | Pikendus A5 min | |||
|---|---|---|---|---|---|
| MPa min | ksi min | MPa min | MPa min | ksi min | Protsent |
| 490 | 630 | – | 22 | ||
Din En 10305-1 materjali toru suuruste tabel
| 1/8 tolli IPS (välisläbimõõt 0,405 tolli) | 3 1/2 tolli IPS (välisläbimõõt 4000 tolli) |
| 3/8 tolli IPS (välisläbimõõt 0,675 tolli) | 5 tolli IPS (5,563 tolli välisläbimõõt) |
| Ajakava 40, 80 | Ajakava 10, 40, 80, 160, XXH |
| 1/4 tolli IPS (välisläbimõõt 0,540 tolli) | 4 tolli IPS (välisläbimõõt 4500 tolli) |
| Ajakava 10, 40, 80 | Ajakava 10, 40, 80, 160, XXH |
| Ajakava 10, 40, 80, 160, XXH | Ajakava-40 (.375) |
| Ajakava 10, 40, 80 | Ajakava 10, 40, 80, 160, XXH |
| 1/2 tolli IPS (välisläbimõõt 0,840 tolli) | 6 tolli IPS (6,625 tolli välisläbimõõt) |
| Ajakava 5, 10, 40, 80, 160, XXH | Ajakava 5, 10, 40, 80, 120, 160, XXH |
| 3/4 tolli IPS (välisläbimõõt 1,050 tolli) | 8" IPS (välisläbimõõt 8,625 tolli) |
| Ajakava 10, 40, 80, 160, XXH | Ajakava 5, 10, 40, 80, 120, 160, XXH |
| 1-tolline IPS: (välisläbimõõt 1,315 tolli) | 10 tolli IPS (välisläbimõõt 10,750 tolli) |
| Ajakava 5, 10, 40, 80, 160, XXH | Ajakava 10, 20, 40, 80 (.500), TÕENE 80 (.500) |
| 2-tolline IPS (välisläbimõõt 2,375 tolli) | 16 tolli IPS (välisläbimõõt 16 000 tolli) |
| 1–1/4 tolli IPS (välisläbimõõt 1,660 tolli) | 12-tolline IPS (välisläbimõõt 12,750 tolli) |
| 1-1/2 tolli IPS (välisläbimõõt 1,900 tolli) | 14 tolli IPS (välisläbimõõt 14 000 tolli) |
| Ajakava 10, 40, 80, 160, XXH | Ajakava 10 (.188), Ajakava 40 (.375) |
| Ajakava 10, 40, 80, 160, XXH | Ajakava 10, 20, 40(.375), TRUE40(.406), graafik 80(.500) |
| Ajakava 10, 40, 80, 160, XXH | Ajakava 10 (.188), Ajakava 40 (.375) |
| 2 1/2 tolli IPS (välisläbimõõt 2,875 tolli) | 18-tolline IPS (välisläbimõõt 18 000 tolli) |
| 3 tolli IPS (välisläbimõõt 3500 tolli) | Ajakava 5, 10, 40, 80, 160, XXH |
E{0}}sr Din En 10305-1 toru ekvivalent
| Toode | Deutsches Institut für Normung | Euroopa standardid | Briti standardid | Rahvuslik Futuuriliit | Ameerika testimise ja materjalide selts | Ameerika Mehaanikainseneride Selts |
|---|---|---|---|---|---|---|
| EN 10305-1 E235 | – | EN 10305-1 E235 | – | – | – | – |
| EN 10305-4 E355 | – | EN 10305-4 E355 | – | – | – | – |
| EN 10305-1 E355 | – | EN 10305-1 E355 | – | – | – | – |
| ET 10305-1 26Mn5 | DIN 26Mn5 | ET 10305-1 26Mn5 | – | ASTM SAE 1526 | – | – |
| EN 10305-1 E255 | – | EN 10305-1 E255 | – | – | – | – |
| EN 10305-1 C35E | DIN 17204 Ck35 | EN 10305-1 C35E | NFA A 35-552 XC 32 | ASTM A519 1035 | ASME SA 519 1035 | – |
| EN 10305-1 E41020V1 | – | EN 10305-1 E41020V1 | – | – | – | – |
| EN 10305-1 C45E | DIN 17204 Ck45 | EN 10305-1 C45E | – | ASTM A519 1045 | ASME SA 519 1045 | – |
| ET 10305-1 26Mo2 | – | ET 10305-1 26Mo2 | – | – | – | – |
| ET 10305-1 42CrMo4 | DIN 17204 42CrMo4 | ET 10305-1 42CrMo4 | NFA EN – 42CrMo4 | ASTM A 519 4142 | – | – |
| ET 10305-1 25CrMo4 | DIN 17200 25CrMo4 | ET 10305-1 25CrMo4 | NFA ET . 25CrMo4 | – | – | – |
| EN 10305-4 E235 | – | EN 10305-4 E235 | – | – | – | – |
| EN 10305-4 E215 | – | EN 10305-4 E215 | – | – | – |
E355 keevitatud toru suurus
| Seina paksus | Välisläbimõõdu suurused tollides |
|---|---|
| .010 | 1/16, 1/8, 3/16 |
| .020 | 1/16, 1/8, 3/16, 1/4, 5/16, 3/8 |
| .120 | 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 2, 2 1/4, 2 1/2, 3 |
| .083 | 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 7/8, 2, 2 1/2,3 |
| .012 | 1/8 |
| .016 | 1/8, 3/16 |
| .028 | 1/8, 3/16, 1/4, 5/16, 3/8, 1/2, 3/4, 1, 1 1/2, 2 |
| .035 | 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .134 | 1 |
| .049 | 3/16, 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/8, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .065 | 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 3/4, 2, 2 1/2, 3 |
| .095 | 1/2, 5/8, 1, 1 1/4, 1 1/2, 2 |
| .109 | 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 |
| .250 | 3 |
| .125 | 3/4, 1, 1 1/4, 1 1/2, 2, 3, 3 1/4 |
| .375 | 3 1/2 |
E355 terastoru mõõtmete tolerants
| Hinne | Suurused | Välisläbimõõdu tolerants | Tolerantsus |
|---|---|---|---|
| Kuumvaltsitud | Välisläbimõõt – 80 välisläbimõõt > 80 WT < 12 seina=12 | ± 0,4 ± 0,5 % välisläbimõõdust | ± 0,7 ± (5 % x WT + 0.1 |
| Külmtöödeldud, külmvaltsitud ja külmtõmmatud | Välisläbimõõt < 40 Välisläbimõõt 40 - 80 Välisläbimõõt > 80 WT < 6 WT 6=8 WT > 8 | + 0.30/- 0 *+ 0.35/- 0 *+ 0.40/- 0 | ± 0.30 ± 0.35 ± 0.40 |
| Kuumvaltsitud kooritud toru | Kõik suurused WT < 12 Sein=12 | + 0.25/- 0 mm | ± 0,8 ± (5 % x WT+ 0.2) |
E355 terasest õmblusteta toru mõõtmete pikkus
| Komponendi pikkus millimeetrites | Välisläbimõõt 30 kuni 100 mm | Välisläbimõõt 100 kuni 254 mm |
| 10 kuni 100 | + 1.0/- 0 | + 2.0/- 0 |
| 1200 kuni 5000 | + 5.0/- 0 | + 6.0/- 0 |
| 600 kuni 1200 | + 3.0/- 0 | + 4.0/- 0 |
| 100 kuni 600 | + 2.0/- 0 | + 3.0/- 0 |
Acero E355 õmblusteta torude spetsifikatsioonitabel
| suurus mm-des | 5 kuni 1219,2 |
|---|---|
| Ajakava | Ajakava XS, graafik 160, graafik 40, graafik XXS, graafik 80 tarnija ja tootja |
| Standardne | JIS, EN, DIN, GB, IS, AISI, ASME, ASTM |
| Õmblusteta toru suurus MM | 4 kuni 219 Seina paksus: 0,5 kuni 20 |
| Keevitatud toru suurus MM | 5 kuni 1219,2 |
| Õmblusteta toru suurus MM-ides | 3,35 kuni 101,6 |
| Pikkus | Topeltjuhuslik, ühekordne juhuslik, standardne ja lõikepikkus |
| Seina paksus tollides | 0,020 kuni 0,220 |
| Tüüp | U painutatud, sirge, õmblusteta, ümmargune, keevitatud, EFW, torupool, ERW, hüdrauliline, LSAW, ruudukujuline, valmistatud, katel, ristkülikukujuline |
| Lõpeta | BA, poleeritud, AP, MF |
| Vorm | Ruut, hüdrauliline, ristkülikukujuline, plakeeritud, U painutatud, boiler, õõnes, LSAW, sirge, ümmargune, |
| Lõpp | Kaldus, tavaline, tallatud |
| Toru märgistamine | Kõik torud on tähistatud järgmiselt: tarnija või tootja nimi, standard, klass, OD, paksus, pikkus, soojuse arv |
Stahl E355 torude ülevaatus
| Valikuline | Lamestamise või paisumise test (valik 20) | M | Üks iga testitud partii kohta |
| Kareduse mõõtmine | Ei kohaldata | Üks iga testitud partii kohta | |
| NDT, et tuvastada pikisuunaline katkestus | Ei kohaldata | Individuaalne | |
| NDT lekete tuvastamiseks | |||
| Kohustuslik | Keemiline analüüs | M | M |
| Tõmbekatse | M | Üks iga testitud partii kohta | |
| Mõõtmete kontrollimine | M | M | |
| Visuaalne kontroll | M | M |
Stahl E355 torude ülevaatus
| Kontrolli- või katsetüübid | Testimise sagedus | |
| Sisemine test | Vastuvõtukatse | |
| Mõõtmete kontrollimine | M | M |
| Keemiline analüüs | M | M |
| NDT lekete tuvastamiseks | Individuaalne | Individuaalne |
| Tõmbekatse | M | Üks iga testitud partii kohta |
| Visuaalne kontroll | M | M |
| Lamendamise katse või pikenduskatse | M | Kaks iga testitud partii kohta |
Korduma kippuvad küsimused: EN 10305-1 E355 lihvitud õmblusteta terastoru
K1: Mis on lihvitud torude kasutamise peamine eelis võrreldes tavaliste külmtõmmatud õmblusteta (CDS) torudega?
A:Peamine eelis seisneb sellessuurepärane sisepinna viimistlus ja mõõtmete täpsus. Kuigi standardsed CDS-torud sobivad üldisteks rakendusteks, läbivad lihvitud torud täiendava abrasiivse protsessi, mis tagab palju siledama sisepinna, tihedama läbimõõdu tolerantsi ja parema ümaruse. See on dünaamiliste tihenditega rakenduste puhul ülioluline, kuna vähendab märkimisväärselt hõõrdumist, minimeerib tihendite kulumist ja vedeliku leket ning suurendab hüdrauliliste või pneumaatiliste silindrite üldist tõhusust ja kasutusiga.
2. küsimus: kuidas on standardile EN 10273-3 vastav terase klass E355 kasulik kõrgsurverakendustes?
A:E355 klass, nagu on määratletud standardis EN 10273-3, on peene-teraline legeerimata kvaliteetteras, mille minimaalne voolavuspiir on 355 MPa. See täiustasmehaaniline tugevuspakub erakordsetsurve{0}}kandevõimeja struktuuri terviklikkus. Võrreldes madalamate klassidega, nagu E235, pakub see paremat tugevuse-ja-massi suhet, võimaldades konstrueerida kompaktsemaid, kergemaid, kuid võimsamaid silindreid, mis taluvad suuremat töörõhku ja dünaamilisi koormusi.
Q3: Milliseid pinnakareduse (Ra) väärtusi võime teie lihvitud torude puhul oodata?
A:Meie lihvimisprotsess on kalibreeritud, et saavutada pinna kareduse väärtused, mis jäävad tavaliselt vahemikkuRa Väiksem või võrdne 0,4 µm, millel on kriitiliste rakenduste jaoks saadaval veelgi peenem viimistlus (nt Ra Less või võrdne 0,2 µm). Täpsustame ja garanteerime need väärtused oma materjalide sertifikaatidel, et tagada nende vastavus teie komponentide disaini rangetele nõuetele.
Q4: Kas teie tootmisprotsess tagab ühtsed materjali omadused kogu toru pikkuses?
A:Absoluutselt. Järjepidevus on meie kvaliteedi tagamise nurgakivi. Võtame tööleõmblusteta tootminemillele järgneb kontrollitud lihvimisprotsess. See koos 100% ultraheli testimise ja range partiipõhise mehaanilise-testimisega tagab ühtlasemikrostruktuur, kõvadusjamõõtmete stabiilsuskogu meie toodetud toru pikkuses.
K5. Kas saate kohandatud komponendi jaoks tarnida mittestandardse läbimõõdu ja seinapaksusega-lihvitud torusid?
A:Jah, me oleme spetsialiseerunud pakkumiselekohandatud -suuruses lihvitud torud. Esialgsete õõnsuste ja meie freesi võimaluste piires suudame toota välisläbimõõdu ja seinapaksusega torusid, mis on kohandatud teie konkreetse disainiga. Konsulteerige meie tehnilise müügimeeskonnaga, et arutada oma täpseid nõudeid OD, ID ja seina paksuse tolerantside osas.
K6: Millised kvaliteedidokumendid ja sertifikaadid on teie saadetistega kaasas?
A:Kõigi saadetistega on kaasas täielikult jälgitav3.1 Materjali kontrolli tunnistusvastavalt standardile EN 10204, mis kinnitab kõigi mittepurustavate testide keemilist koostist, mehaanilisi omadusi ja tulemusi. Hooldame ka täissoojus-koodi jälgitavustoorainest valmis toruni. Soovi korral saab arutada täiendavaid sertifikaate, näiteks konkreetsete tööstusstandardite jaoks.
K7: Millised on selle toote peamised tööstusharud ja rakendused?
A:See esmaklassiline toru on konstrueeritud nõudlike rakenduste jaoks erinevates sektorites, sealhulgas:
Mobiilne hüdraulika:Silindrid ehitus-, põllumajandus- ja kaevandusseadmete jaoks.
Tööstuslikud masinad:Pressid, plastist survevalumasinad ja automaatikasüsteemid.
Lennundus ja kaitse:Suure jõudlusega{0}}käivitamissüsteemid.
Energia:Hüdraulikasüsteemid tuuleturbiinidele ja teistele elektritootmisseadmetele.
K8: Kuidas aitab EN 10305-1 E355 lihvitud torude kasutamine kaasa omamise kogukulu (TCO) vähendamisele?
A:Kuigi esialgne investeering võib olla suurem kui standardtorud,Omandi kogumaksumusväheneb oluliselt:
Suurenenud töökindlus:Vähem rikkeid ja planeerimata seisakuid.
Pikendatud tihendi ja komponentide eluiga:Kallite tihendite ja muude komponentide kulumine väheneb.
Parem süsteemi efektiivsus:Väiksemad hõõrdekaod energia säästmiseks.
Vähendatud hooldus:Harvem kapitaalremont ja vedelikuvahetus.
